Llevamos décadas oyendo que la energía solar va a cambiarlo todo. Y lo ha hecho: los paneles en los tejados son ya paisaje común, los precios se han desplomado un 90 % desde 2010 y en muchos países la fotovoltaica es la forma más barata de generar electricidad. Pero la tecnología dominante —el silicio— tiene un techo físico. Su eficiencia máxima teórica ronda el 29 % y en la práctica los módulos comerciales se quedan entre el 22 % y el 24 %. Ahí es donde entra la perovskita.

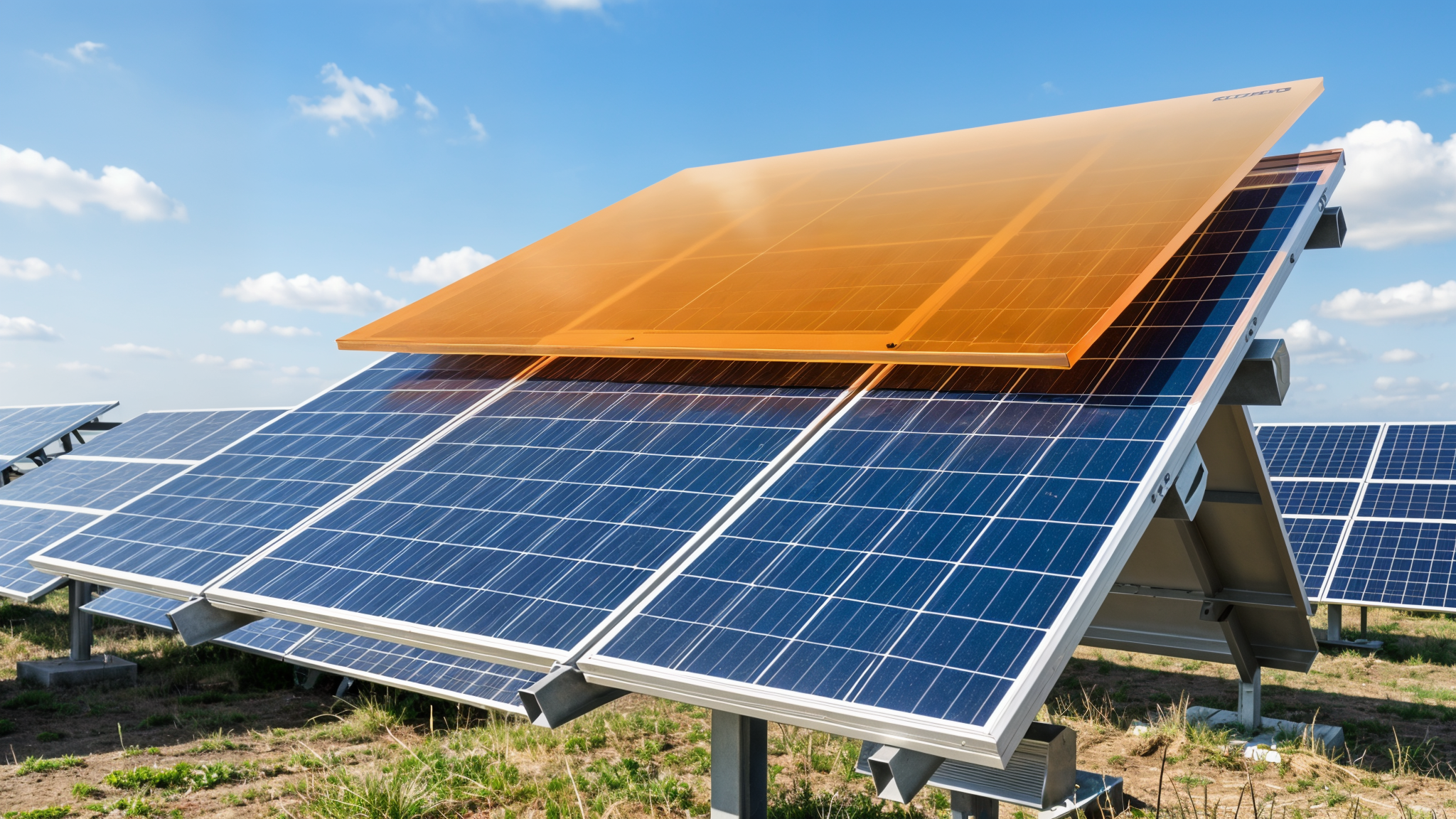

En los últimos meses, los laboratorios han encadenado récords de eficiencia a un ritmo casi semanal. Las células tándem —una capa de perovskita encima de otra de silicio— han superado ya el 34 % de eficiencia certificada. Eso significa que, con la misma superficie, se genera un tercio más de electricidad. No es una promesa lejana: empresas como Oxford PV (Reino Unido), Swift Solar (EE. UU.) o CubicPV (EE. UU.) han iniciado ya la producción piloto y las primeras entregas comerciales a gran escala están previstas para 2025-2026.
¿Qué es exactamente la perovskita?
El nombre viene de una estructura cristalina descubierta en los Urales en 1839, pero lo que usan hoy los investigadores es una familia de materiales sintéticos —halogenuros metálicos orgánico-inorgánicos— que se pueden depositar en capa fina a baja temperatura, casi como si fuera tinta. A diferencia del silicio, que requiere hornos a más de 1.000 °C y lingotes ultrapuros, la perovskita se imprime en rollo a rollo, sobre sustratos flexibles o directamente sobre una célula de silicio ya terminada.
Esa facilidad de fabricación abre la puerta a paneles más ligeros, flexibles y, en teoría, mucho más baratos. Pero la gran baza es óptica: la perovskita absorbe la luz azul y verde del espectro, mientras que el silicio se queda con el rojo e infrarrojo. Juntas cubren mucho más espectro que cada una por separado. De ahí el salto de eficiencia.
El gran obstáculo: la estabilidad
Durante años, la perovskita fue una estrella de laboratorio que se degradaba en semanas con humedad, calor o luz continua. Eso ha cambiado. Las mejores formulaciones actuales —encapsuladas con barreras de vidrio y polímeros avanzados— superan ya los test de envejecimiento acelerado equivalentes a 25-30 años en el exterior. Oxford PV, por ejemplo, certifica que sus módulos tándem mantienen el 92 % de su potencia tras 1.000 horas de humedad y calor extremos (test IEC 61215), y proyecta una degradación anual inferior al 0,5 %, comparable al silicio.
La clave ha sido la ingeniería de interfaces: capas de transporte de carga más robustas, aditivos que frenan la migración iónica y encapsulados herméticos que bloquean el vapor de agua. Todavía no hay un estándar único —cada empresa tiene su receta—, pero la convergencia hacia materiales estables es real.
¿Cuándo los veremos en los tejados?
Oxford PV ya ha enviado sus primeros módulos comerciales a un cliente en EE. UU. (una instalación piloto de 72 células, 580 W por panel). Swift Solar ha demostrado módulos flexibles ligeros para aplicaciones móviles y aeroespaciales. CubicPV apuesta por un enfoque híbrido: wafers de silicio finos con perovskita impresa encima, fabricados en una línea continua que promete costes por vatio muy por debajo de los actuales.
La hoja de ruta común es clara: 2025-2026 para proyectos piloto y nichos de alto valor (techos con limitación de peso, vehículos, satélites), 2027-2028 para entrada en el mercado residencial y comercial masivo. El silicio no va a desaparecer —su cadena de suministro es masiva y madura—, pero la perovskita tándem se perfila como la sucesora natural para exprimir más vatios por metro cuadrado.
Qué significa para la transición energética
Más eficiencia implica menos terreno, menos acero, menos vidrio y menos mano de obra por megavatio instalado. En un mundo que necesita triplicar la capacidad solar instalada para 2030 según la AIE, cada punto porcentual cuenta. La perovskita tándem puede reducir el coste nivelado de la electricidad (LCOE) solar un 15-20 % adicional frente al silicio de última generación, según modelos de NREL y Fraunhofer ISE.
Además, su fabricación a baja temperatura encaja con la descarbonización industrial: se puede integrar en fábricas existentes sin los hornos masivos del silicio, y su huella de carbono de fabricación es potencialmente menor. Si la cadena de suministro escala —precursores químicos, equipos de deposición, encapsulados—, la perovskita puede convertirse en el segundo gran motor de abaratamiento solar tras la curva de aprendizaje del silicio.
Quedan retos: escalar la producción sin perder rendimiento, estandarizar los test de fiabilidad, gestionar el plomo (presente en las formulaciones más eficientes, aunque en cantidades mínimas y encapsulado) y demostrar bancabilidad para que los financiadores acepten el riesgo tecnológico. Pero la ciencia ya ha hecho su parte. Ahora toca la ingeniería industrial. Y esa, a diferencia de la física, no tiene techo teórico.
